Description du produit
CARACTÉRISTIQUES DU PRODUIT

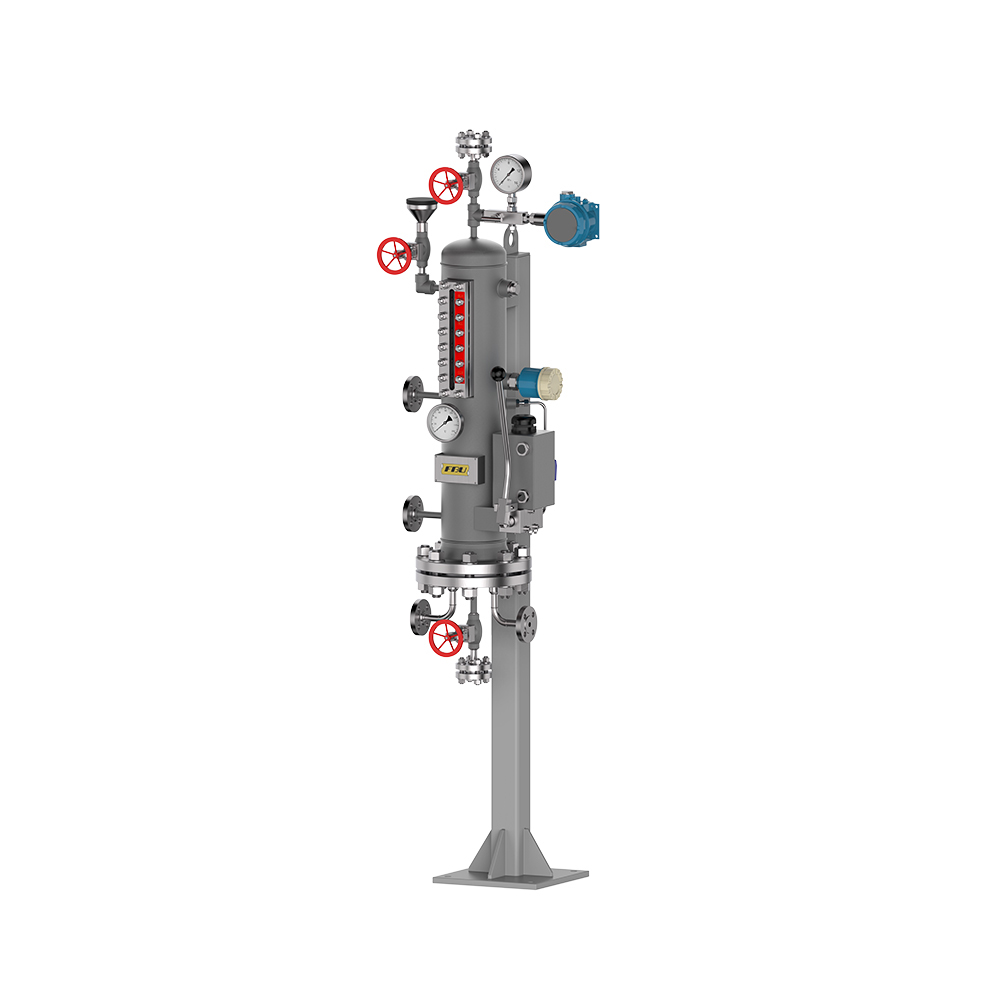

•Le fond du réservoir de stockage du système THS36 est équipé d'une bride de dispositif. La partie interne de la bobine peut être démontée, ce qui facilite le nettoyage de l'intérieur de l'équipement.
• L'avant du système THS est équipé d'une jauge de niveau de liquide à plaque de verre et d'une position d'alarme de niveau de liquide haut et bas, permettant une observation pratique en temps réel du changement de niveau de liquide.
•Le système THS est équipé d'une coupelle de remplissage de type entonnoir et de chaque robinet à tournant sphérique à ouverture rapide, pour un fonctionnement et un entretien pratiques.
•Toutes sortes d'instruments en option, tels qu'un thermomètre, un pressostat, un commutateur de niveau de liquide, un transmetteur de pression, un transmetteur de niveau de liquide, etc. Peut réaliser l'alarme de scène, peut également transmettre les données au panneau de commande PLC, mieux surveiller le fonctionnement de la garniture mécanique.
• Pompe de réapprovisionnement manuelle en option, peut être dans le cas où l'équipement ne s'arrête pas, réapprovisionnement manuel et pression en temps réel.
•Le support arrière adopte la conception d'une oreille suspendue, ce qui est pratique pour l'installation et le démontage sur site.
INDUSTRIES APPLICABLES
• Pompes de traitement
• Applications ardues exigeant un fluide de barrière sous pression
• Mélangeur et agitateurs
• Large gamme d'applications nécessitant une fiabilité élevée dans les secteurs du pétrole et du gaz, de l'industrie chimique et générale, ainsi que des produits de haute pureté et organiques.
• Teneur élevée en abrasifs
• Boues
APPLICATION DU PRODUIT
Pour le plan API 52
•Le système de thermosiphon de la série THS est utilisé avec les doubles joints de la disposition 2. Le liquide tampon doit être maintenu à une pression inférieure à la pression de la chambre d'étanchéité et inférieure à 0,28 MPa (2,8 bar) (40 psi).
•Il est normalement utilisé dans les services où les fuites de fluide de traitement vers l'atmosphère doivent être minimisées et contenues. Il est également utilisé dans les applications où le processus peut se solidifier au contact de l'atmosphère ou dans les applications où une évacuation supplémentaire de la chaleur du joint interne est nécessaire.
•Le système de thermosiphon de la série THS fonctionne mieux avec des produits propres, non polymérisants et purs qui ont une pression de vapeur supérieure à la pression du système tampon. Toute fuite de liquides de procédé à pression de vapeur plus élevée dans le système tampon provoquera un éclair dans le réservoir du joint et la vapeur pourra s'échapper vers le système de collecte.
• Les fuites de liquide de procédé du joint intérieur se mélangeront normalement au liquide tampon et contamineront le liquide tampon au fil du temps. L'entretien associé à la réparation des joints, au remplissage, à la vidange et au rinçage d'un système tampon contaminé peut être considérable.
Pour le plan API 53A
• Le système de thermosiphon de la série THS est utilisé avec les doubles joints de la disposition 3, c'est-à-dire que la pression du fluide d'isolation est supérieure à la pression maximale de la chambre d'étanchéité et au moins 0,14 MPa (20 psi), ce qui peut être obtenu en rinçant de l'azote au sommet du réservoir.
• Ce schéma est généralement utilisé dans les services où aucune fuite dans l'atmosphère ne peut être tolérée. Il peut également être sélectionné pour les applications où la pompe peut fonctionner à sec ou où le fluide de traitement de la pompe peut endommager les faces d'étanchéité.
• Le plan 53 est généralement choisi par rapport au plan 52 pour les produits sales, abrasifs ou polymérisants qui pourraient endommager les faces d'étanchéité ou causer des problèmes avec le système de liquide tampon si le plan de tuyauterie 52 était utilisé.
• Le liquide barrière propre assure la lubrification des faces du joint, mais le liquide barrière qui traverse les faces intérieures du joint entrera dans le flux de processus pompé. Par conséquent, le liquide de traitement doit être compatible avec le liquide barrière et pouvoir tolérer une petite quantité de contamination provenant du liquide barrière.
Description du tableau
PARAMÈTRES DU SYSTÈME
| Température | -20 °C ~ + 100 °C | |
| Pression | 40Bar | |
| Volume (zone d'échange thermique) | 10L(0,24㎡), 16L(0,24㎡) , 26L(0,4㎡) | |
MATÉRIAUX DU SYSTÈME
| Réservoir de stockage | 304SS / 316L | |
| Tubes d'échange thermique | 304SS / 316L | |
Diagramme de structure du produit et tableau de comparaison des matériaux standard
| ARTICLE | SERVICE |
| DR | Vidange du réservoir |
| BD | Drainage du fluide de barrière |
| LBI | Tampon liquide entrant (à partir du joint) |
| LBO | Sortie du tampon liquide (pour sceller) |
| WI | Entrée d'eau de refroidissement |
| WO | Sortie d'eau de refroidissement |
| 1 | Vers le système de collecte |
| 2 | Liquide de maquillage |
| RS | Réservoir |
| LI | Jauge de niveau |
| V | Soupape |
| PI | Manomètre |
| FOSSE | Transmetteur de pression |
| PS | Pressostat |
| TI | Jauge de température |
| ALLUMÉ | Transmetteur de niveau |
| LSL | Commutateur de niveau bas |
| LSH | Commutateur de haut niveau |
| Député | Pompe manuelle |
| ARTICLE | SERVICE |
| DR | Vidange du réservoir |
| BD | Drainage du fluide de barrière |
| LBI | Barrière de liquide entrante (à partir du joint) |
| LBO | Barrière de liquide ((pour sceller)) |
| WI | Entrée d'eau de refroidissement |
| WO | Sortie d'eau de refroidissement |
| 1 | Depuis une source de pression externe |
| 2 | Liquide de maquillage |
| RS | Réservoir |
| LI | Jauge de niveau |
| V | Soupape |
| PI | Manomètre |
| FOSSE | Transmetteur de pression |
| PS | Pressostat |
| TI | Jauge de température |
| ALLUMÉ | Transmetteur de niveau |
| LS | Commutateur de niveau |
| Député | Pompe manuelle |
