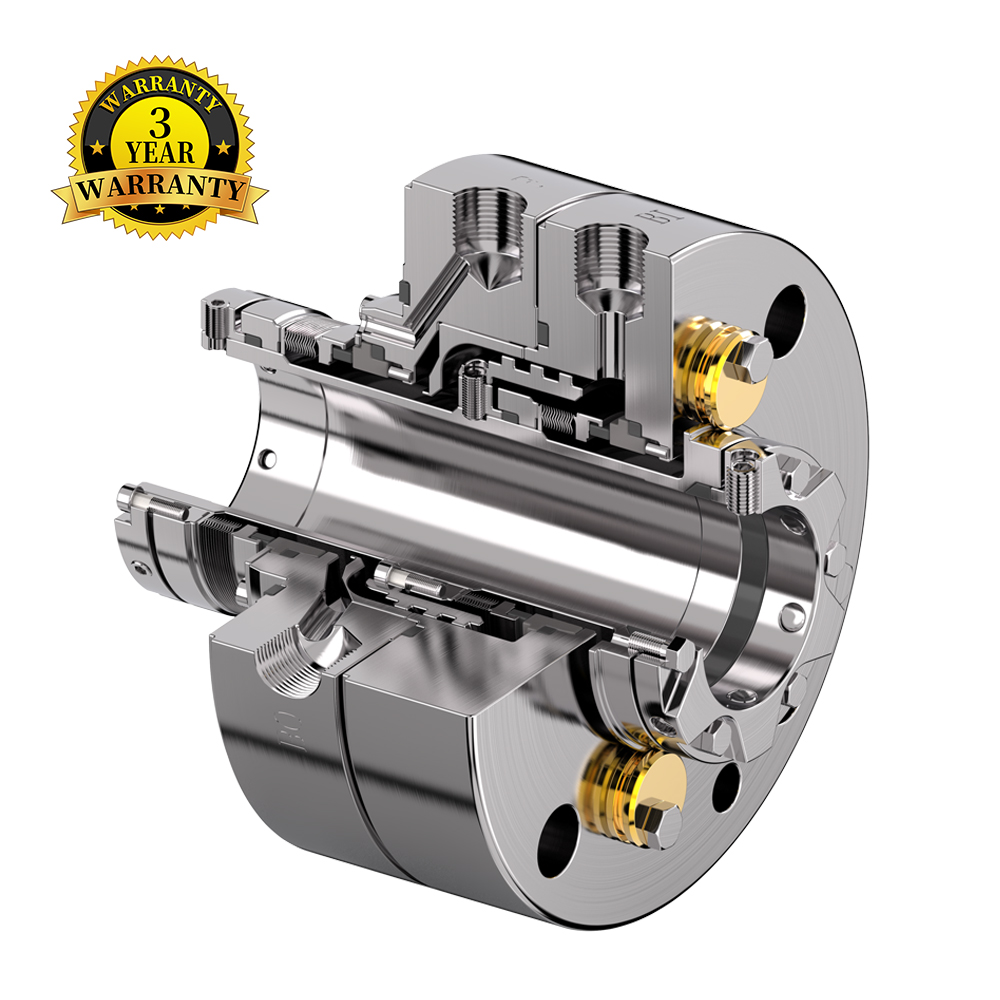

En tant que solution d'étanchéité de base pour les équipements de pompe dans des conditions de fonctionnement difficiles, les garnitures mécaniques doubles sont largement utilisées dans les scénarios de transfert de fluides à haute température, haute pression, forte corrosion et contenant des particules dans des industries telles que le génie chimique, la métallurgie et la fabrication du papier, en s'appuyant sur leur conception modulaire intégrée, leur double protection d'étanchéité et leurs avantages techniques d'installation pratiques. Une défaillance précoce (anomalies fonctionnelles telles que fuites et usure survenant avant d'atteindre 50 % de la durée de vie prévue) est un problème technique majeur dans l'application de garnitures mécaniques doubles. Cela affecte non seulement le fonctionnement continu des unités de pompage, mais peut également entraîner des risques potentiels pour la sécurité et des pertes économiques. Sur la base des statistiques de 120 cas de défaillance sur site et des données de tests en laboratoire, cet article analyse systématiquement les principales causes profondes de la défaillance précoce des garnitures mécaniques doubles et propose des mesures de prévention scientifiquement réalisables combinées à leurs caractéristiques structurelles et conditions d'application, fournissant ainsi une référence professionnelle pour le personnel d'ingénierie et technique.
La défaillance précoce des garnitures mécaniques doubles n'est pas causée par un seul facteur, mais par l'effet synergique de plusieurs liens, notamment la conception structurelle, le processus d'assemblage, l'adaptation des conditions de travail, le système auxiliaire et la gestion de l'exploitation et de la maintenance. En démontant les cas de défaillance des joints supportant les pompes chimiques, les pompes centrifuges, les pompes à pâte et autres équipements, les causes profondes peuvent être classées en cinq catégories. La proportion et les caractéristiques typiques de chaque catégorie dans les cas de défaillance des garnitures mécaniques doubles sont indiquées dans le tableau suivant :
Il ressort de la répartition des données que les processus d'assemblage non standard et les défauts dans la conception structurelle intégrée sont les principales causes de défaillance précoce des garnitures mécaniques doubles, représentant 58 % au total. Par exemple, la garniture mécanique double utilisée dans une pompe de transfert de milieu acide fort d'une entreprise chimique présentait une concentration locale de contraintes de contact sur les faces de la double garniture en raison d'un écart de positionnement avant installation du module intégré dépassant 0,04 mm. Après 180 heures de fonctionnement, des rayures d'usure se sont produites sur les faces du joint, entraînant une fuite de fluide, ce qui constitue une défaillance précoce typique liée à l'assemblage. Un autre cas montre qu'en raison du défaut de conception de la structure d'équilibrage de pression de la chambre à fluide de barrière, la double garniture mécanique n'a pas pu maintenir une pression stable sur les deux faces du joint lorsque la pression moyenne fluctuait, et une rupture par fatigue des composants élastiques s'est produite après 300 heures de fonctionnement, ce qui appartient également à la catégorie des défaillances précoces.
II. Mesures de prévention précises en cas de défaillance précoce des garnitures mécaniques doubles
Pour éviter la défaillance précoce des garnitures mécaniques doubles, il est nécessaire de s'appuyer sur l'ensemble du processus « optimisation de la conception - normalisation des processus - adaptation des conditions de travail - adaptation du système - fonctionnement et maintenance en boucle fermée » et mettre en œuvre un contrôle ciblé combiné à leurs caractéristiques structurelles d'intégration, de faces d'étanchéité doubles et de dépendance à l'égard des systèmes auxiliaires. Les principales mesures sont les suivantes :
(I) Optimiser la conception structurelle intégrée et améliorer la fiabilité intrinsèque
La conception structurelle des garnitures mécaniques doubles doit être optimisée autour de trois objectifs principaux : « équilibre des pressions, adaptation de précision et résistance à la fatigue ». Tout d'abord, concevez raisonnablement la structure de la chambre d'étanchéité à double extrémité pour garantir que le volume de la chambre de fluide barrière répond à la demande de circulation, et que le dispositif d'équilibrage de pression peut s'adapter à la fluctuation de la pression moyenne (plage de fluctuation ≤ ± 0,1 MPa) pour éviter une répartition inégale de la pression sur les deux faces du joint. Deuxièmement, contrôlez strictement la précision de la chaîne de dimensions du module, contrôlez l'écart d'ajustement entre le module intégré et l'arbre de la pompe entre 0,02 et 0,03 mm, et l'erreur de planéité des faces de la garniture mécanique double ≤ 0,005 mm pour améliorer la précision de l'ajustement. Troisièmement, sélectionnez le matériau des composants de base adapté aux conditions de travail. Les anneaux rotatifs et fixes doivent de préférence adopter des combinaisons résistantes à la corrosion et à l'usure telles que le carbure de silicium-carbure de silicium et l'alliage dur en nitrure de silicium, et les composants élastiques doivent adopter un acier inoxydable à durcissement par précipitation avec une résistance à haute température (≤ 200 ℃) et une résistance à la fatigue pour prolonger la durée de vie. Quatrièmement, optimisez l'installation et la structure de positionnement du module, et ajoutez des broches de positionnement de guidage pour réduire le risque d'écart de positionnement de l'assemblage.
(II) Standardiser les normes du processus d'assemblage et contrôler strictement la précision de l'installation
Le lien d’assemblage est la clé pour éviter la défaillance précoce des garnitures mécaniques doubles. Il est nécessaire de suivre strictement la norme ISO 9092-2018 et les spécifications techniques des fabricants de joints pour mettre en œuvre le contrôle de précision de l'ensemble du processus. Avant l'assemblage, nettoyez soigneusement les faces d'étanchéité, le module intégré et la chambre de la garniture mécanique double pour éliminer les taches d'huile, la limaille de fer et les impuretés. La propreté doit être supérieure à la norme ISO 16232-10 classe 7. Les faces du joint doivent être essuyées avec de l'éthanol absolu et séchées naturellement à l'air, et il est interdit de les toucher avec des objets durs. Lors de l'assemblage, utilisez un comparateur à cadran pour calibrer la coaxialité entre le module intégré et l'arbre de la pompe, avec un écart ≤0,03 mm, et l'écart d'uniformité de l'écart de montage des faces de la double garniture mécanique ≤0,01 mm. Utilisez une clé dynamométrique pour serrer uniformément les boulons d'installation en 3 étapes, et la valeur du couple suit strictement les paramètres techniques (le couple des boulons M8 conventionnels est contrôlé à 12-15N·m) pour éviter la déformation du module causée par un couple inégal. Après l'assemblage, effectuez un test d'étanchéité statique et un test de circulation du fluide de barrière. Faites passer le fluide de barrière avec une pression nominale (1,2 fois la pression de service) et mettez-le en service seulement après 30 minutes de maintien de la pression sans fuite et avec un débit de circulation stable (≥5 L/min).
(III) S'adapter aux paramètres opérationnels et éviter les risques opérationnels
L'écart des paramètres de fonctionnement par rapport à la plage adaptative est un facteur externe important conduisant à la défaillance précoce des garnitures mécaniques doubles, et un contrôle d'adaptation précis est nécessaire. Tout d’abord, clarifiez la plage adaptative nominale des garnitures mécaniques doubles. Dans des conditions de travail conventionnelles, la température est contrôlée à -40℃~200℃ et la pression ≤4,0MPa. Au-delà de cette gamme, des produits personnalisés spéciaux doivent être sélectionnés. Deuxièmement, contrôlez strictement les caractéristiques du support. Installez un filtre de haute précision (maillage du filtre ≥ 80 mesh) à l'entrée de la pompe pour contrôler la teneur en particules solides dans le milieu ≤ 50 ppm, afin d'éviter l'érosion des particules sur les doubles faces de la garniture mécanique. Troisièmement, stabilisez les paramètres de fonctionnement de l'unité de pompage. La valeur efficace de la vitesse de vibration de l'arbre de la pompe ≤ 2,8 mm/s et la plage de fluctuation de la température/pression du milieu ≤ ± 5 %. Ajoutez des dispositifs auxiliaires tels que des réservoirs tampons et des refroidisseurs pour réduire l'impact de la fluctuation des paramètres sur les garnitures mécaniques doubles. Quatrièmement, pour une forte corrosion et des milieux de cristallisation faciles, optimisez la sélection du fluide barrière et sélectionnez un fluide barrière compatible avec le milieu et difficile à cristalliser (tel qu'une solution aqueuse d'éthylène glycol, une huile minérale raffinée) pour éviter une défaillance du joint causée par la pollution ou la cristallisation du fluide barrière.
(IV) Améliorer la configuration du système auxiliaire et renforcer l'adaptation collaborative
Le fonctionnement stable des garnitures mécaniques doubles repose sur le travail collaboratif des systèmes auxiliaires de support, et il est nécessaire d'optimiser la configuration du système et le contrôle du fonctionnement. Tout d'abord, configurez un système de circulation de fluide de barrière fiable, ajoutez un filtre de haute précision (précision de filtration ≤ 10 μm) et un dispositif de surveillance du débit pour assurer la bonne circulation du fluide de barrière, le débit est maintenu de manière stable à 5-8 L/min et la pression du fluide de barrière est toujours de 0,1 à 0,2 MPa supérieure à la pression moyenne. Deuxièmement, optimisez le système de rinçage et de refroidissement. Configurez une enveloppe de refroidissement forcé dans des conditions de travail à haute température pour contrôler la température des doubles faces de la garniture mécanique ≤80℃, afin d'éviter le vieillissement de la face du joint et la défaillance de la bague d'étanchéité causée par une température élevée. Troisièmement, pour les médias contenant des particules, configurez un système de rinçage externe. Le liquide de rinçage sélectionne un milieu propre et compatible, et la pression de rinçage est légèrement supérieure à la pression du fluide barrière (0,05 MPa) pour empêcher les particules d'envahir la chambre d'étanchéité. Quatrièmement, le pipeline du système auxiliaire adopte un matériau en acier inoxydable pour réduire l'impact des impuretés provenant de la corrosion du pipeline sur les doubles garnitures mécaniques.
(V) Établir un mécanisme d'exploitation et de maintenance en boucle fermée pour résoudre en temps opportun les dangers cachés
Le contrôle normalisé du fonctionnement et de la maintenance constitue une garantie importante pour prévenir la défaillance précoce des garnitures mécaniques doubles. Il est nécessaire d'établir un mécanisme en boucle fermée « inspection régulière - surveillance des paramètres - enquête sur les dangers cachés - remplacement des pièces de rechange ». Inspectez quotidiennement le niveau du liquide de barrière, la pression, la température de la face du joint et les fuites des doubles garnitures mécaniques, enregistrez les paramètres de fonctionnement et arrêtez-vous immédiatement pour enquête si des anomalies sont détectées (telles que la température ≥90℃, la fluctuation de pression ＞±0,1MPa). Vérifiez chaque semaine l'état de fonctionnement du système auxiliaire, nettoyez l'élément filtrant et calibrez les instruments de surveillance du débit et de la pression. Démontez mensuellement le couvercle d'extrémité de protection des garnitures mécaniques doubles, vérifiez l'usure des faces d'étanchéité et l'élasticité des bagues d'étanchéité, et polissez en temps opportun les faces d'étanchéité lorsque de légères rayures apparaissent. Remplacez le fluide de barrière et les bagues d'étanchéité tous les trimestres, et remplacez les doubles faces de la garniture mécanique et les composants élastiques tous les 1 à 2 ans en fonction de l'usure des conditions de travail pour éviter une défaillance précoce causée par le vieillissement des pièces de rechange.
III. Conclusion
Les causes profondes de la défaillance précoce des garnitures mécaniques doubles se concentrent sur cinq maillons : la conception structurelle, le processus d'assemblage, l'adaptation des conditions de travail, le système auxiliaire et la gestion de l'exploitation et de la maintenance, parmi lesquels une précision d'assemblage insuffisante et des défauts de conception structurelle sont les principales incitations. En optimisant la conception structurelle intégrée des garnitures mécaniques doubles, en normalisant les normes de processus d'assemblage, en s'adaptant avec précision aux paramètres de fonctionnement, en améliorant la configuration du système auxiliaire et en établissant un mécanisme d'exploitation et de maintenance en boucle fermée, la probabilité de défaillance précoce peut être efficacement réduite et sa durée de vie peut être augmentée à plus de 85 % de la durée de vie conçue. Dans les applications d'ingénierie, il est nécessaire de mettre en œuvre un contrôle ciblé de l'ensemble du processus combiné aux conditions de travail spécifiques de l'équipement de pompage et aux caractéristiques structurelles des garnitures mécaniques doubles, afin de tirer pleinement parti de ses avantages de protection à double étanchéité et d'assurer le fonctionnement continu, sûr et stable des unités de pompage.
