Améliorer la fiabilité des processus : un guide de sélection et de mise à niveau pour les joints de pompe Sulzer AHLSTAR et APP

Introduction

Dans les applications de manutention de fluides industriels exigeantes, telles que les usines de pâte à papier, les usines de traitement chimique et les installations de gestion des eaux usées,les  des séries Sulzer AHLSTAR et APP  pompes sont des bêtes de somme opérationnelles essentielles. Alors que leurs extrémités humides dynamiques et leurs carters structurels robustes sont conçus pour durer des années sans révisions majeures, le système interne garniture mécanique la  est souvent la cible de conditions de processus difficiles, présentant un point fréquent d'usure prématurée et d'arrêts de production imprévus.

Identifier les causes profondes de la dégradation des garnitures mécaniques dans ces environnements agressifs et mettre en œuvre une mise à niveau technique résiliente est essentiel pour optimiser la disponibilité des équipements et minimiser le coût total de possession à long terme.

1. Analyse sur site : pourquoi les joints standard échouent-ils dans des boucles de processus sévères ?

Lors du traitement de fluides saturés de cristaux abrasifs, de fibres épaisses ou de solutés chimiques agressifs, les garnitures mécaniques standard présentent généralement trois modes de défaillance opérationnelle caractéristiques :

【3 modes de défaillance courants dans les applications sévères】 ├── 1. Colmatage du ressort ──> Les fibres/cristaux remplissent les micro-bobines ──> Les ressorts gèlent ──> Les faces du joint sont séparées ├── 2. Micro-lixiviation ───> Attaque chimique sur le silicium libre ──> La face du miroir se transforme en 'papier de verre' └── 3. Fretting des manchons ──> Faux-rond + micro-grains ─────> Coupe des rainures profondes ──> Joint torique immobilisé

1. Fibres et particules obstruant les ressorts :  les joints standard utilisent souvent un groupe de petits ressorts multiples internes pour maintenir une pression frontale uniforme. Lorsque des boues fibreuses ou des fluides de processus de cristallisation migrent dans ces espaces étroits des serpentins, les solides se déshydratent et se tassent de manière dense dans un bloc semblable à du béton. Une fois les ressorts immobilisés, le joint ne peut plus fléchir ou suivre les mouvements dynamiques de l'arbre, provoquant une séparation immédiate des faces et des fuites importantes.

2. Lixiviation chimique des impuretés de surface :  pour minimiser les coûts de production, les garnitures mécaniques standard utilisent fréquemment des faces d'usure en carbure de silicium lié par réaction (RBSiC). Ce matériau contient environ 10 à 15 % de silicium métallique libre. Lorsqu'il est exposé à des liqueurs noires caustiques agressives ou à des lavages chimiques acides, ce silicium métallique se dissout sélectivement, transformant un chemin d'étanchéité poli miroir en une texture de « papier de verre » rugueuse et poreuse qui déchire rapidement la bague d'étanchéité correspondante.

3. Meulage abrasif entraînant un frottement des manchons :  les pompes subissent naturellement des micro-vibrations et un faux-rond lors de cycles de service exigeants. Pour suivre cela, le joint torique en caoutchouc dynamique doit se déplacer d'avant en arrière le long du manchon d'arbre métallique. Lorsque des particules dures se frayent un chemin sous cette lèvre en caoutchouc coulissante, elles agissent comme une pâte de meulage agressive, creusant une rainure profonde dans le manchon. Le joint torique finit par se coincer physiquement à l'intérieur de cette rainure, rendant le joint rigide et non fonctionnel.

2. Modernisation structurelle avancée : garnitures mécaniques doubles série FBU 2221

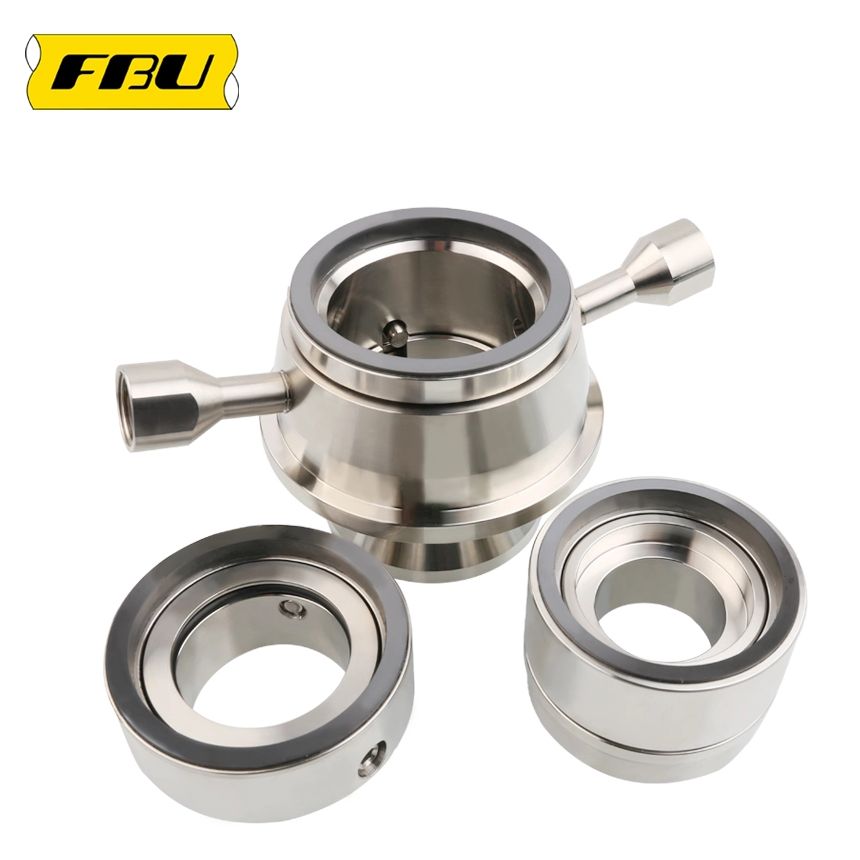

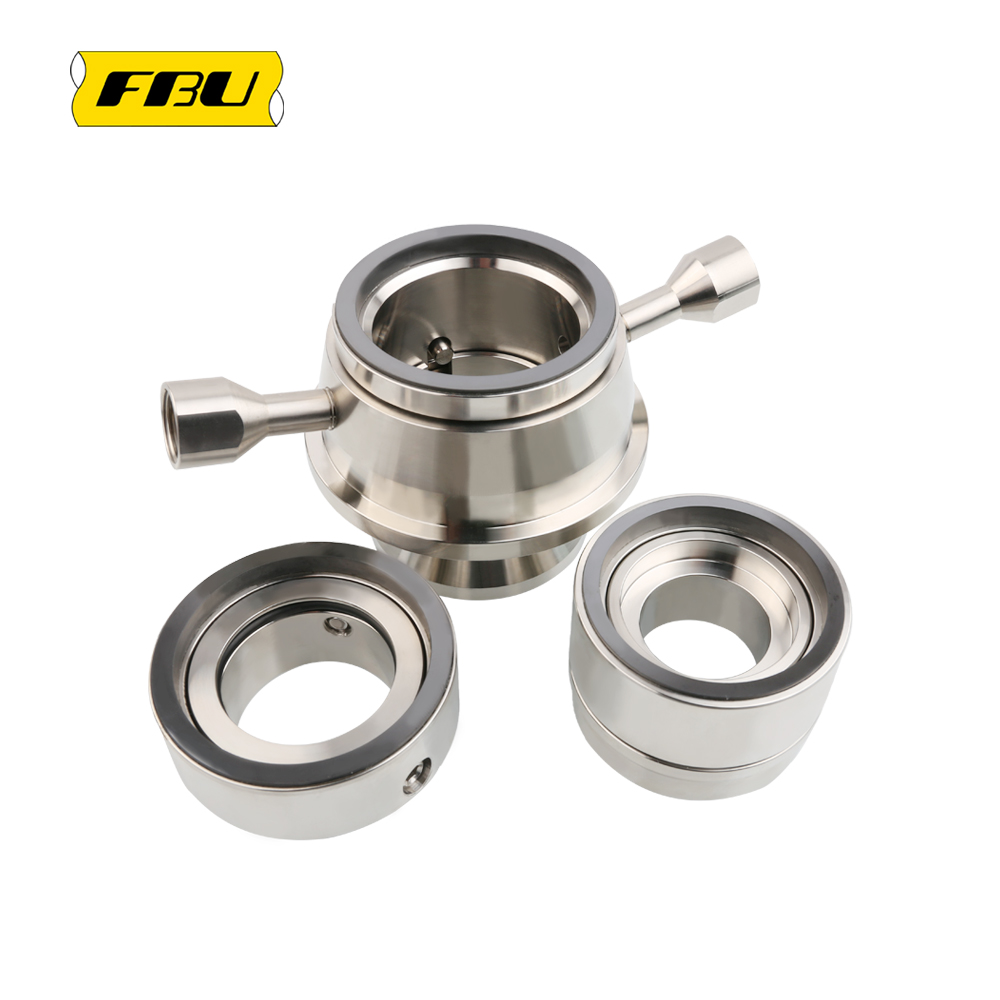

Pour éliminer ces vecteurs de vulnérabilité, FBU a développé les  garnitures mécaniques doubles série 2221 pour les pompes de procédé Sulzer  (Visitez la page produit officielle FBU 2221 ). Cette solution d'ingénierie intégrée isole fondamentalement les pièces d'étanchéité fonctionnelles des propriétés destructrices du fluide de processus.

1. Limite à double pression pour une isolation totale des médias

Le FBU 2221 utilise une configuration à double garniture mécanique, établissant un sas physique à double couche entre la chambre de la pompe et l'atmosphère. La cavité entre les joints intérieur et extérieur est remplie d'un liquide propre maintenu via un réservoir localisé à cycle automatique (système API Plan 53A).

• Le mécanisme de limite de pression :  le fluide de barrière à l'intérieur du boîtier du joint est pressurisé en permanence à une pression  de 0,1 à 0,2 MPa supérieure  à la pression du presse-étoupe de la pompe.

• Protection absolue :  suivant la dynamique des fluides de base, le fluide propre migre naturellement légèrement vers l'extérieur sur la face intérieure. Cette limite de pression positive rend physiquement impossible aux fibres de pâte à papier ou aux cristaux chimiques abrasifs de franchir le seuil dans les faces. Les composants fonctionnent exclusivement dans une zone de fluide propre et autolubrifiante.

2. Standardisation du carbure de silicium alpha fritté de qualité supérieure ( α -SSiC)

Pour résoudre définitivement le problème de l'attaque chimique des matériaux, la série FBU 2221 standardise le  carbure de silicium alpha fritté pur ( α -SSiC)  pour les deux ensembles de faces d'étanchéité dynamiques.

• Inertie chimique et dissipation thermique :  cette céramique de haute qualité ne contient aucun silicium métallique libre, offrant une résistance chimique universelle sur tout le spectre de pH (0–14). Il résiste parfaitement aux liqueurs noires agressives et aux fluides caustiques chauds. Sa conductivité thermique exceptionnelle dissipe la chaleur de friction jusqu'à 50 % plus rapidement que les matériaux standards, empêchant ainsi le contrôle thermique.

3. Configuration de cartouche pré-assemblée pour une installation sans erreur

La mise à niveau vers un joint haute performance ne devrait pas introduire de complexité d'installation ni de risques de désalignement manuel sur le chantier.

• Assemblage Plug-and-Play :  Le FBU 2221 est un système de cartouches entièrement pré-assemblé conçu à l'aide de modèles 3D précis de presse-étoupes natifs Sulzer AHLSTAR/APP. Tous les ressorts, faces et manchons sont indexés en usine. Les mécaniciens glissent simplement le bloc entier sur l'arbre, serrent les boulons du presse-étoupe et tirent les clips d'expédition.

• Conçues pour les réglages de la roue :  les pompes Sulzer permettent aux équipes de maintenance d'ajuster le jeu externe de la roue en déplaçant axialement le cadre de roulement. Le FBU 2221 présente une conception flottante dynamique intégrée avec une tolérance de déplacement axial de ±2,0 mm. Vous pouvez régler la partie humide de la pompe à l'extérieur sans toucher, réinitialiser ou desserrer la garniture mécanique, ce qui permet d'économiser des heures de maintenance critiques.

3. Matrice de sélection des installations industrielles

La sélection de la combinaison appropriée de garniture mécanique et de plan de tuyauterie est une condition préalable essentielle pour prolonger la longévité des équipements :

4. FAQ technique pour les opérations de l'usine

Q1 : La conversion au double joint FBU 2221 augmentera-t-elle la consommation d'eau des services publics de notre usine ?

R :  Au contraire, cela le diminuera considérablement. La manipulation de pâte épaisse ou d'abrasifs avec des joints simples standard nécessite généralement l'API Plan 32, qui souffle constamment de l'eau fraîche (10 à 20 L/min) dans la chambre de la pompe, créant ainsi d'énormes déchets et diluant la chimie du produit. Étant donné que le  FBU 2221 fonctionne sur un système en boucle fermée (Plan API 53A) , il fait recirculer un volume fixe de liquide barrière à partir d'un réservoir local.  Les déchets des services d'eau sont réduits de plus de 99 % et la dilution du processus tombe à zéro.

Q2 : Qu'arrive-t-il au joint FBU 2221 si notre pompe Sulzer fonctionne à sec ou subit une cavitation soudaine ?

R :  Dans des régimes de fonctionnement à sec ou de cavitation, les joints simples standard perdent leur lubrification et se fracturent en quelques secondes en raison de la chaleur de friction extrême. Cependant, comme le FBU 2221 est doté d'une chambre intermédiaire indépendante entièrement immergée dans un fluide sous pression propre,  les faces du joint restent entièrement lubrifiées même si la chambre principale de la pompe est complètement vide . Cela maintient l’étanchéité entièrement intacte et donne aux opérateurs de l’usine un temps critique pour corriger les perturbations du processus.

Demande de renseignements techniques et assistance technique

Protégez vos actifs industriels du cycle de défaillances récurrentes des joints.  Mettez à niveau votre équipement existant avec les joints mécaniques doubles éprouvés de la  série FBU 2221 pour pompes Sulzer . Soumettez dès aujourd'hui la nomenclature spécifique de votre pompe Sulzer (par exemple, AHLSTAR UP A32-80) et les paramètres de processus à notre centre d'ingénierie. Nos spécialistes techniques fourniront un audit complet de compatibilité 3D et une proposition d’ingénierie optimisée dans les 24 heures.

[Demandez dès maintenant une solution FBU 2221 personnalisée et un devis commercial]
