En tant qu'équipement de haute qualité dans le domaine industriel mondial, les agitateurs de la série Sulzer SALOMIX™ SL sont largement utilisés dans des industries clés telles que le génie chimique, les produits pharmaceutiques, le traitement de l'eau, la fabrication du papier et la métallurgie. Ils opèrent souvent dans des conditions de travail sévères impliquant des fluides corrosifs, des boues contenant des solides, des fluides inflammables, explosifs, toxiques et nocifs. Le cœur de leur fonctionnement stable réside dans la haute fiabilité et l’adaptabilité des conditions de travail du système d’étanchéité. Spécialement adapté aux caractéristiques opérationnelles et aux problèmes de conditions de travail de cette série d'agitateurs, nous avons développé sur mesure la double garniture mécanique modèle 2450. Grâce à sa conception structurelle adaptative et à sa forte résistance aux conditions de travail difficiles, il offre une protection d'étanchéité à cycle long, sans fuite et nécessitant peu d'entretien pour l'équipement.
I. Conception structurelle de base : résoudre les problèmes de travail de l'agitateur et améliorer la fiabilité de l'étanchéité
Chaque conception structurelle de la garniture mécanique double modèle 2450 est affinée en fonction des caractéristiques opérationnelles des agitateurs Sulzer SALOMIX™ série SL, résolvant fondamentalement les problèmes courants de défaillance d'étanchéité des équipements de mélange.

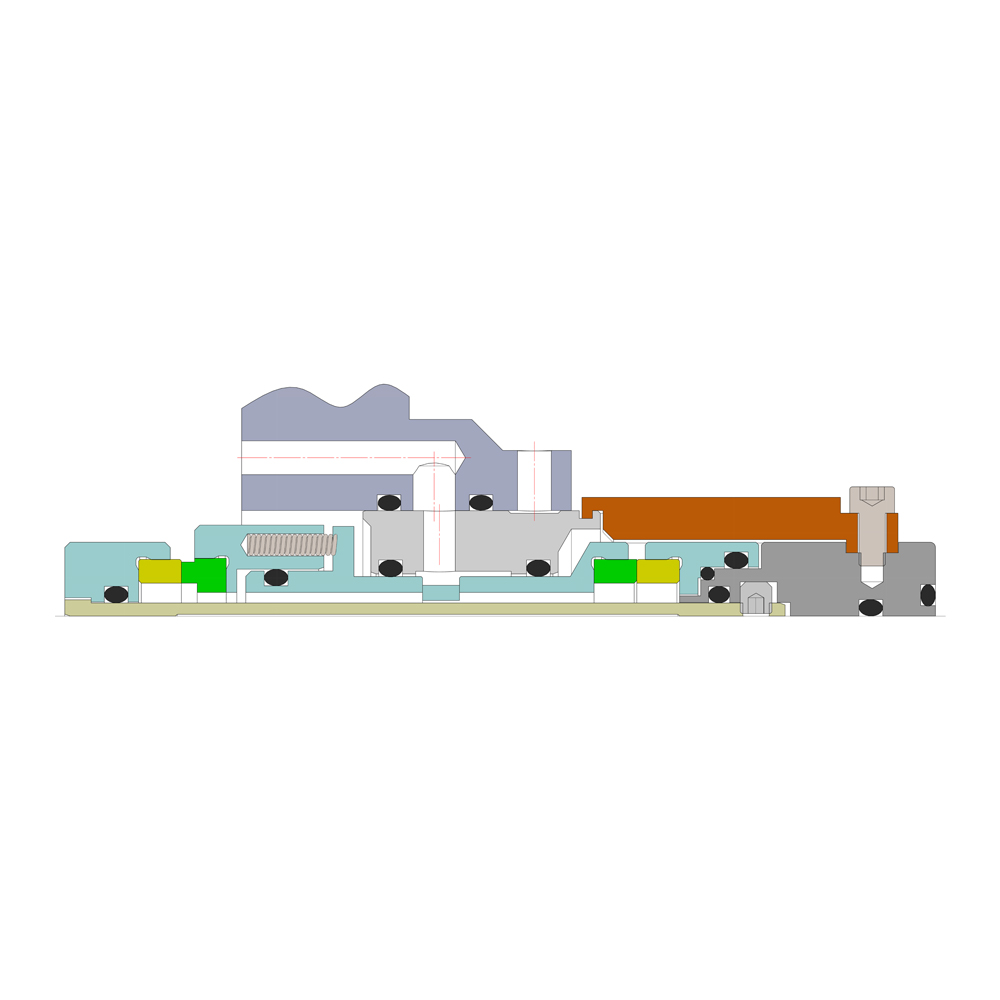

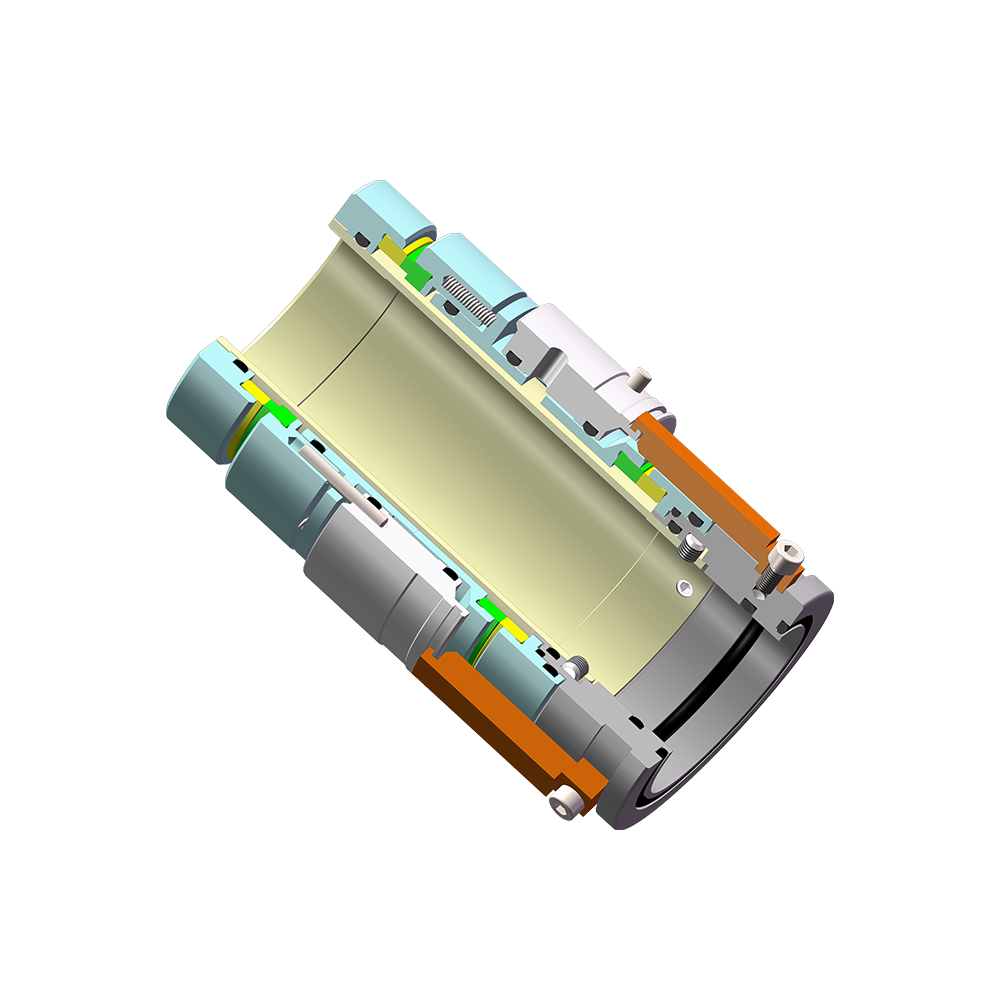

1. Face d'étanchéité à compensation statique + conception équilibrée pour une adaptation stable aux conditions de travail complexes
Cette série de joints adopte une
de face de joint à compensation statique . conception Différent de la structure de compensation rotative traditionnelle, le ressort de compensation est complètement isolé du milieu de traitement, évitant fondamentalement le risque de colmatage, de corrosion et de blocage du ressort causé par des particules, des substances cokéfiantes et des composants corrosifs dans le milieu, garantissant que la force de compensation du ressort reste stable et contrôlable tout au long de l'opération. Même dans des conditions difficiles telles que des boues contenant des solides, une cristallisation facile et une viscosité élevée, il peut toujours maintenir un bon ajustement des faces du joint, empêchant ainsi les fuites causées par une défaillance du mécanisme de compensation.
En même temps, combiné à une
conception équilibrée , il peut compenser efficacement l'impact des fluctuations de pression moyenne sur les faces du joint, réduisant ainsi considérablement la pression spécifique de travail des faces, réduisant ainsi la friction, l'usure et l'augmentation de la température. Il améliore non seulement la résistance du joint à haute pression, mais prolonge également considérablement la durée de vie des faces du joint et de l'ensemble de l'unité, en s'adaptant aux besoins opérationnels des agitateurs de la série SL dans des scénarios alternés haute et basse pression tels que les cuves de réaction et les cuves de mélange.
2. Structure multi-ressorts à double extrémité : résistante au mouvement axial pour un fonctionnement plus stable.
Visant le problème de mouvement axial susceptible de se produire lorsque les agitateurs de la série Sulzer SALOMIX™ SL démarrent, s'arrêtent ou subissent des fluctuations de charge, le modèle 2450 adopte une
structure de disposition axiale multi-ressorts à double extrémité et à jeu unique . La conception à ressorts multiples permet une répartition uniforme de la charge de la face d'extrémité, évitant ainsi l'inconvénient d'une force inégale sur un seul ressort ; la caractéristique de disposition axiale garantit que le mouvement axial de l'arbre n'affectera pas du tout la quantité de compression de travail et la stabilité de la charge du ressort, et maintient toujours une pression spécifique d'ajustement des faces du joint.
La structure à double extrémité forme une double protection d'étanchéité. Combiné avec le système d'isolation et de tampon, il peut isoler efficacement le milieu de traitement du monde extérieur. Même si le joint principal interne est anormal, le joint secondaire externe peut toujours fournir une protection fiable, éliminant complètement le risque de fuite de fluides toxiques, nocifs, inflammables et explosifs, et améliorant considérablement le niveau de sécurité de fonctionnement de l'équipement.
II. Adaptabilité à tous les scénarios : couvrant diverses conditions de travail et compatible avec les plans de rinçage traditionnels
La garniture mécanique double modèle 2450 présente une forte adaptabilité aux conditions de travail, qui peut couvrir entièrement divers scénarios d'application des agitateurs Sulzer SALOMIX™ série SL. Il peut être rapidement installé et utilisé de manière stable sans modifier l'équipement lui-même.
En termes d'adaptation au milieu, cette série de joints est développée sur mesure pour
des conditions de travail sévères et peut s'adapter de manière stable à divers milieux complexes tels que les milieux corrosifs, les boues contenant des solides, les milieux faciles à cristalliser, les solvants organiques volatils, les milieux inflammables, explosifs et hautement toxiques, répondant aux besoins en conditions de travail extrêmes des industries chimiques, pharmaceutiques, papetières et autres.
En termes d'adaptation d'installation, il peut être compatible avec
les agitateurs montés sur le dessus et sur le côté , correspondant à différents scénarios d'installation et tailles d'interface d'équipement des agitateurs de la série SL, réduisant considérablement le coût de transformation de l'équipement de l'utilisateur et le temps de remplacement d'arrêt.
En termes d'adaptation du système auxiliaire, il est entièrement compatible avec les plans de rinçage Plan 52, 53A, 54 et 55 de la norme API 682, et peut être adapté de manière flexible en fonction du niveau de sécurité des conditions de travail et des caractéristiques du fluide : le tampon non pressurisé Plan 52 est adapté aux conditions de travail des fluides volatils avec des exigences élevées en matière de protection de l'environnement ; le plan d'isolation sous pression 53A est adapté aux conditions de travail en milieu inflammable et explosif ; la circulation forcée externe Plan 54 est adaptée aux conditions de travail extrêmement sévères telles qu'une toxicité élevée, une température et une pression élevées ; le Plan 55 d'isolation de gaz sec peut être adapté à des conditions de travail propres sans rejet de liquide, offrant aux utilisateurs une sélection complète de scénarios d'adaptation du système auxiliaire.
III. Adaptation personnalisée : adaptation des agitateurs Sulzer SALOMIX™ série SL pour une réduction des coûts et une amélioration de l'efficacité
En tant que produit d'étanchéité personnalisé pour les agitateurs de la série Sulzer SALOMIX™ SL, le modèle 2450 est entièrement conçu conformément aux paramètres de base de cette série d'agitateurs, tels que le diamètre de l'arbre, la vitesse, la tolérance d'installation et la plage de faux-rond de fonctionnement. La taille de l'installation est entièrement compatible avec l'interface de l'équipement d'origine, permettant un remplacement direct sur place sans aucun traitement ni modification des composants principaux tels que l'arbre et la cavité de l'équipement, raccourcissant considérablement le temps de maintenance à l'arrêt de l'équipement et réduisant les coûts d'exploitation et de maintenance de l'utilisateur.
Dans le même temps, en visant les caractéristiques opérationnelles des agitateurs de la série SL telles que le faux-rond et le mouvement axial, nous avons spécialement optimisé la capacité de compensation flottante et les performances anti-déflexion du joint, qui peuvent absorber efficacement la déviation du système d'arbre pendant le fonctionnement de l'équipement, réduire considérablement le taux de défaillance du joint, aider les utilisateurs à obtenir un fonctionnement continu à long cycle de l'équipement, réduire les pertes d'arrêt imprévues et accompagner le fonctionnement stable, sûr et efficace de la production industrielle.
