Dans des secteurs tels que l'exploitation minière, le traitement des eaux usées, le traitement chimique et la métallurgie, le transport de milieux contenant des particules (tels que la pulpe de minerai, les boues d'épuration et les eaux usées chargées de sable) est un processus essentiel. Les pompes chargées de déplacer ce fluide sont souvent confrontées à des défis importants avec leurs systèmes d'étanchéité, en particulier l'érosion des particules, l'usure et les fuites. En tant que composant d'étanchéité clé adapté à ces conditions de fonctionnement difficiles, les garnitures mécaniques à cartouche pour les pompes manipulant des fluides contenant des particules sont devenues une solution privilégiée pour résoudre les problèmes d'étanchéité dans les environnements chargés de particules, grâce à leur conception modulaire, leur résistance à l'usure et leur résilience aux chocs. Aujourd'hui, nous allons détailler les éléments essentiels de la sélection, de l'utilisation et de l'entretien de ces joints d'un point de vue scientifique populaire, vous aidant ainsi à éviter les pièges courants qui conduisent à la défaillance des joints.
La principale différence entre les médias contenant des particules et les médias propres réside dans les particules solides en suspension (d'une taille allant de quelques micromètres à plusieurs centaines de micromètres), qui endommagent continuellement les faces des joints. Les garnitures mécaniques ordinaires ont souvent des difficultés dans de telles conditions, rencontrant généralement trois problèmes principaux : premièrement, des particules s'incrustent dans les espaces entre les faces du joint, agissant comme du « papier de verre » qui récure et frotte à plusieurs reprises, rayant et usant les faces jusqu'à ce qu'elles perdent leur capacité d'étanchéité ; deuxièmement, les particules obstruent les chambres d'étanchéité ou les structures à ressorts, provoquant un blocage du joint et une défaillance de la compensation ; troisièmement, dans des conditions de haute pression et de vitesse élevée, les particules heurtent les faces des joints, entraînant des dommages locaux et des fuites. Cependant, les garnitures mécaniques à cartouche pour pompes manipulant des fluides contenant des particules atténuent efficacement ces problèmes grâce à des conceptions structurelles et des combinaisons de matériaux ciblées, prolongeant ainsi la durée de vie des joints.
| Type de joint | Avantages clés | Conditions de fonctionnement compatibles | Caractéristiques spéciales (compatibilité des pompes à lisier) |
| Garniture mécanique fendue traditionnelle | Coût inférieur | Faible concentration de particules, conditions de basse pression et de température ambiante | Aucune optimisation ciblée ; sujet au récurage et à l'usure par les particules de lisier |
| Garniture mécanique à cartouche standard | Installation facile, conception modulaire | Pompes à fluides standard contenant des particules (par exemple, pompes à eaux usées) | Résistance à l'usure modérée ; ne convient pas aux boues à haute concentration |

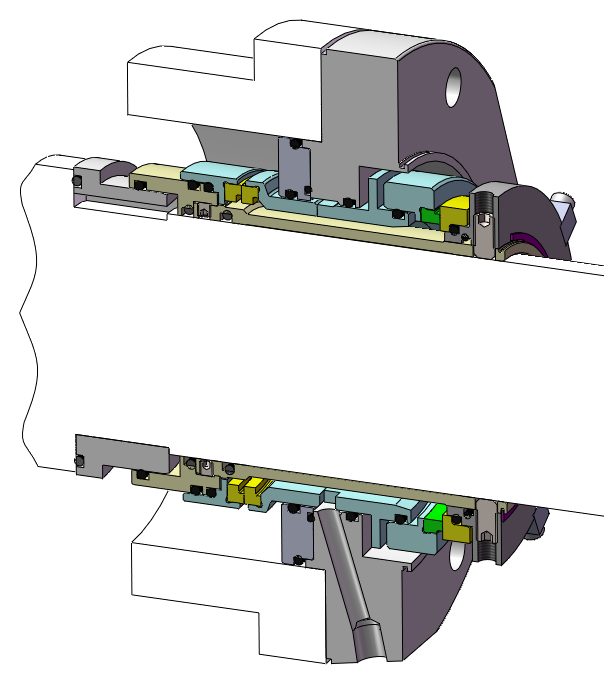

| Garnitures mécaniques à cartouche spécialisées pour les milieux contenant des particules (série SKD) | Résistance à l'usure et aux chocs, installation facile, compatible avec les systèmes auxiliaires | Conditions de concentration élevée de particules (par exemple, pompes à lisier, pompes à résidus miniers) | Exclusivités de la série SKD : faces d'étanchéité renforcées en carbure cémenté, structure anti-reflux de particules, compensation de pression adaptative, adaptée aux pompes à lisier avec des cycles marche-arrêt fréquents |
Troisièmement, la compatibilité avec les systèmes auxiliaires garantit un nettoyage et une protection en profondeur. Les garnitures mécaniques à cartouche pour pompes manipulant des fluides contenant des particules s'intègrent parfaitement aux systèmes de rinçage et de filtrage. Utilisant des plans de rinçage standard API (par exemple, Plan 31, Plan 32), ces systèmes éliminent rapidement les impuretés particulaires des chambres d'étanchéité tout en refroidissant la chaleur générée par la friction, empêchant ainsi l'accumulation de particules et l'épuisement des faces du joint.
| Dimension de sélection | Exigences de compatibilité de base | Paramètres de compatibilité de la série SKD (spécifiques aux pompes à lisier) | Considérations |
| Sélection des matériaux | Résistance à l'usure + compatibilité avec les supports | Faces d'étanchéité : Carbure cémenté WC/WC ; Bagues d'étanchéité : Viton | Les particules de boue sont très abrasives ; prioriser les matériaux en carbure cémenté |
| Sélection des structures | Compatible avec la concentration et la pression des particules | Structure double face avec rainures anti-refoulement des particules | La concentration de particules de la pompe à lisier dépasse souvent 100 ppm ; la protection double face est plus fiable |
| Sélection du système auxiliaire | Les dispositifs de rinçage et de filtrage sont obligatoires | Compatible avec le rinçage API Plan 31+20, précision de filtration ≤3μm | Filtrer rapidement les particules de boue pour éviter toute intrusion dans la chambre d'étanchéité |
Sélectionnez les matériaux des faces d'étanchéité en fonction de la dureté et de la taille des particules : pour les particules de haute dureté (par exemple, sable de quartz) de grand diamètre (>50 μm), privilégiez les paires de carbure cémenté (WC/WC) pour une forte résistance à l'usure ; pour les particules fines (≤ 50 μm) à faible concentration, les associations de carbure de silicium (SiC/SiC) équilibrent résistance à l’usure et rentabilité. Les bagues d'étanchéité auxiliaires doivent être compatibles avec le fluide : pour les conditions corrosives contenant des particules (par exemple, pâte de minerai acide dans le traitement chimique), utilisez des bagues d'étanchéité en Viton ou en perfluoroélastomère pour éviter la corrosion et le vieillissement.
| Article d'entretien | Exigences opérationnelles de base | Notes spéciales de la série SKD (spécifique à la pompe à lisier) | Exigence de fréquence |
| Inspection du système de rinçage | Assurer une pression différentielle du filtre ≤0,05MPa ; remplacer rapidement les éléments filtrants | Nettoyer régulièrement les canalisations de rinçage pour éviter le dépôt de boues et le blocage | Inspection quotidienne ; contrôle hebdomadaire complet |
| Contrôle de coaxialité | Écart de coaxialité de l'arbre de la pompe de contrôle ≤0,03 mm | Les pompes à lisier génèrent des vibrations importantes ; calibrer la coaxialité mensuellement | Calibrage mensuel |
| Préparation avant le démarrage | Démarrez d'abord le système de rinçage, puis la pompe | Assurez-vous que la chambre d'étanchéité est entièrement remplie de liquide de rinçage propre pour éviter le frottement à sec. | Effectuer avant chaque démarrage |
| Inspection de la température et des fuites | Température de la face du joint ≤80℃, aucune fuite visible | Concentrez-vous sur la surveillance de la pression de la chambre d'étanchéité pour correspondre aux caractéristiques de compensation de pression de la série SKD. | Inspection quotidienne ; enregistrer des données toutes les 2 heures |
