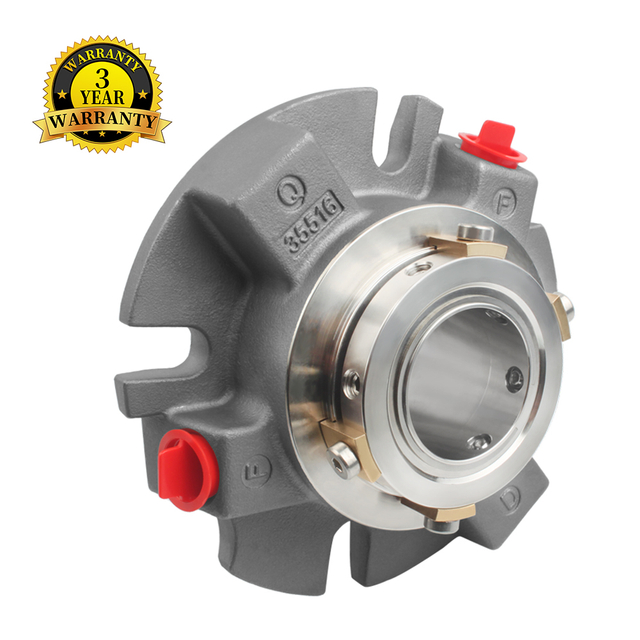

A fabricação farmacêutica exige controle absoluto sobre o ambiente de produção. Ao processar medicamentos que salvam vidas, ingredientes ativos ou líquidos estéreis, mesmo pequenos contaminantes podem arruinar um lote inteiro. Essa realidade torna crítica a seleção do equipamento de processo correto. Entre esses componentes, o Selo Mecânico de Cartucho atua como o principal guardião dos limites sanitários do seu sistema. Ele mantém o fluido do processo dentro do recipiente, evitando a entrada de poluentes externos, vida microbiana e poeira atmosférica.
No entanto, escolher um Selo Mecânico de Cartucho para aplicações farmacêuticas é muito mais complexo do que selecionar um para processamento químico geral. Você deve garantir que todos os componentes do conjunto da vedação estejam em conformidade com estruturas regulatórias rígidas. Não fazer isso pode resultar em auditorias regulatórias fracassadas, rejeições dispendiosas de lotes ou contaminação do produto.
Este guia fornece um roteiro detalhado para ajudá-lo a navegar neste complexo processo de seleção. Examinaremos os padrões regulatórios críticos, os princípios de design sanitário, os desafios de compatibilidade de materiais e os requisitos de esterilização. Ao final deste guia, você saberá exatamente como avaliar, selecionar e documentar um selo mecânico de cartucho em conformidade com a FDA para sua planta farmacêutica.
Quando falamos sobre conformidade regulatória em lacres farmacêuticos, devemos compreender as regras específicas que regem os materiais em contato com medicamentos. A Food and Drug Administration (FDA) dos EUA e a Farmacopeia dos Estados Unidos (USP) estabeleceram essas linhas de base. Eles garantem que nenhum componente lixivie substâncias nocivas para o medicamento.
Freqüentemente vemos componentes comercializados como “aprovados pela FDA”. No entanto, a FDA não aprova marcas de selos comerciais específicas. Em vez disso, regula as formulações químicas das matérias-primas utilizadas para fabricar os componentes do selo.
CFR 21 Seção 177.2600: Esta seção cobre artigos de borracha destinados ao uso repetido. Especifica quais elastômeros, agentes vulcanizantes e plastificantes são seguros. Também define os limites de extração permitidos quando o material entra em contato com alimentos ou medicamentos.
CFR 21 Seção 177.1550: Esta seção regulamenta resinas de fluorocarbono, como Politetrafluoroetileno (PTFE). Ele descreve os requisitos de pureza e os limites de temperatura para esses materiais na fabricação.
O Requisito do Teste de Extração: Conformidade significa que o material passou no teste de extração em vários solventes (como água e n-hexano) para provar que não lixiviará produtos químicos durante a operação.
Embora a conformidade com a FDA seja uma base legal, os processadores farmacêuticos preferem a certificação USP Classe VI para elastômeros. É um padrão biológico muito mais rigoroso.
Reatividade Biológica In Vivo: O teste USP Classe VI envolve a injeção de extratos de materiais em animais para verificar toxicidade, irritação e reações sistêmicas.
Citotoxicidade Zero: O teste confirma que o material do selo não causa danos ou morte celular, tornando-o seguro para contato com medicamentos injetáveis e produtos biológicos.
Rigoroso controle de qualidade: Um elastômero USP Classe VI vem de um lote de fabricação rigorosamente controlado, o que garante pureza consistente do material e segurança de oligoelementos.
A conformidade não envolve apenas os materiais que escolhemos; trata-se também do design físico do selo. Em um reator ou misturador farmacêutico, qualquer pequena fenda ou superfície áspera pode se tornar um terreno fértil para bactérias. Um Selo Mecânico de Cartucho sanitário deve apresentar um design que impossibilite a colonização.
Os componentes metálicos do Selo Mecânico do Cartucho que tocam o fluido do processo devem ser extremamente lisos. Medimos essa suavidade usando o valor $R_a$ (Roughness Average).
A regra de 0,4 mícron: Para aplicações farmacêuticas, as superfícies metálicas molhadas devem ter um valor de rugosidade de:
$$R_a le 0,4 mu ext{m } (15 mu ext{in})$$
Vantagem do eletropolimento: O polimento mecânico padrão pode deixar arranhões microscópicos. Utilizamos eletropolimento, processo eletroquímico que remove picos microscópicos da superfície do metal, deixando um acabamento espelhado. Este acabamento liso evita que bactérias grudem no metal.
Fácil limpeza: Uma superfície lisa garante que os produtos químicos de limpeza possam entrar em contato e esterilizar cada milímetro quadrado do metal durante os ciclos de lavagem.
As bactérias podem sobreviver aos ciclos CIP se se esconderem em espaços mortos onde os fluidos de limpeza não conseguem chegar.
Perfis Internos Higiênicos: As partes internas do O selo mecânico do cartucho deve ter cantos arredondados com raios generosos. Evitamos curvas acentuadas de $90^circ$.
Sem roscas expostas: Devemos cobrir ou eliminar roscas de parafusos e bolsas de molas no lado do processo da vedação. As vedações industriais padrão geralmente usam molas expostas ao produto, que retêm partículas e bactérias. As vedações higiênicas colocam essas molas fora da zona do produto.
Geometria de autodrenagem: Quando montada horizontalmente ou verticalmente, a gaxeta de vedação deve permitir que todos os líquidos sejam drenados completamente. Qualquer fluido acumulado pode levar ao crescimento microbiano durante o tempo de inatividade do sistema.
Cada material dentro de um selo mecânico de cartucho farmacêutico deve resistir tanto aos produtos químicos do processo quanto aos fluidos de limpeza agressivos. A escolha do material errado pode causar inchaço, rachaduras ou desgaste rápido, resultando na contaminação do lote.
Os elastômeros são anéis de vedação macios que vedam as lacunas entre as partes rígidas do conjunto.
EPDM (Monômero de Etileno Propileno Dieno): Altamente popular para uso farmacêutico geral. Resiste excepcionalmente bem à água quente e ao vapor. No entanto, falha rapidamente quando exposto a solventes ou óleos à base de petróleo.
FKM (Fluorcarbono): Oferece excelente resistência química a ácidos e solventes orgânicos. É amplamente utilizado, mas pode apresentar dificuldades com a exposição contínua ao vapor de alta temperatura durante a esterilização.
FFKM (Perfluoroelastômero): A escolha definitiva para processos químicos agressivos e de alta pureza. Combina a resistência química do PTFE com a elasticidade de um O-ring. Resiste a quase todos os produtos químicos farmacêuticos, vapor e solventes, embora tenha um custo inicial mais elevado.
As faces deslizantes da vedação são onde ocorre a ação de vedação. Eles não devem lançar partículas em seu produto.
Carboneto de Silício (SiC): Usamos carboneto de silício sinterizado de granulação fina para aplicações de alta pureza. É extremamente duro, resiste ao desgaste e não libera partículas. Evitamos o carboneto de tungstênio ligado a cobalto porque o cobalto pode infiltrar-se no lote.
Grafite de carbono compatível com FDA: Se usarmos faces de carbono, elas devem ser de qualidade alimentar ou farmacêutica. Esses carbonos não contêm ligantes tóxicos ou impregnações que possam contaminar o medicamento.
Revestimentos de carbono tipo diamante (DLC): Para aplicações de funcionamento a seco ou de baixa lubrificação, aplicamos um revestimento de diamante microcristalino nas faces de carboneto de silício. Isto reduz o atrito e o desgaste, evitando a geração de partículas.
Tipo de elastômero |
Limite de temperatura |
Resistência Química |
Resistência ao Vapor |
Aplicação Comum |
|---|---|---|---|---|
EPDM da FDA |
Até $150^circ ext{C}$ |
Moderado (falha em solventes/óleos) |
Excelente |
Sistemas tampão gerais, água quente |
FDA FKM |
Até $200^circ ext{C}$ |
Bom (Excelente para ácidos) |
Moderado |
Processos ácidos, lavagens com solventes |
USP Classe VI FFKM |
Até $260^circ ext{C}$ |
Excelente (resistência universal) |
Excelente |
APIs de alta pureza, solventes agressivos |
A configuração mecânica do seu Selo Mecânico de Cartucho determina o quão seguro você pode conter o processo. Devemos escolher entre um selo único e um selo duplo com base na toxicidade e nos requisitos de estéril do processo.
Um único selo mecânico de cartucho utiliza apenas um conjunto de faces de vedação.
Limites de aplicação: Recomendamos apenas selos únicos para aplicações farmacêuticas não tóxicas e de baixo risco, como sistemas de água pura, tampões simples ou mistura de líquidos não perigosos.
O risco de vazamento: Uma vedação única depende do próprio fluido do processo para lubrificar as faces deslizantes. Isto significa que uma quantidade microscópica do fluido do processo migrará através das faces e escapará para o ambiente. Se o fluido for tóxico ou altamente valioso, esse vazamento é inaceitável.
Vulnerabilidade ao vácuo: Se o reator operar sob vácuo, uma única vedação pode atrair ar atmosférico e micróbios para o lote estéril, destruindo o produto.
Para ingredientes farmacêuticos ativos altamente potentes (HPAPIs) ou processos estéreis, é obrigatório um selo mecânico de cartucho duplo.
O Sistema de Barreira Pressurizada: Uma vedação dupla apresenta dois conjuntos de faces com uma câmara pressurizada entre elas. Enchemos esta câmara com um fluido de barreira estéril.
Escape Zero do Processo: Como mantemos o fluido de barreira a uma pressão mais alta que a do reator, qualquer vazamento microscópico através da face interna flui para o reator. É fisicamente impossível que o fluido tóxico do processo escape para a sala limpa.
Proteção Estéril: Se a face interna da vedação estiver desgastada, a pressão positiva do fluido de barreira estéril evita que contaminantes externos entrem no produto.
Ao usar um selo mecânico de cartucho duplo , a seleção do fluido dentro da câmara de vedação é tão importante quanto a própria vedação. Se a vedação interna vazar um pouco, esse fluido entrará no seu lote, portanto, deve ser totalmente seguro e compatível com a FDA.
Os fluidos de barreira líquida proporcionam excelente resfriamento e lubrificação para as faces da vedação, prolongando sua vida útil.
Água para Injeção (WFI): Este é o padrão ouro para barreiras líquidas estéreis. É ultrapuro, estéril e apresenta risco zero de contaminação do lote porque já é utilizado como ingrediente principal em muitos medicamentos líquidos.
Soluções de glicerina USP: Freqüentemente misturamos água purificada com glicerina de grau USP. A glicerina aumenta a viscosidade do fluido, proporcionando melhor lubrificação para as faces da vedação em aplicações de alta pressão ou alta temperatura.
Propilenoglicol: Outra opção de qualidade alimentar aprovada pela FDA. Nós o usamos quando o sistema opera em temperaturas muito baixas, onde a água pode congelar.
Em alguns processos farmacêuticos, não podemos tolerar nem mesmo uma gota de fluido de barreira líquido entrando no lote. Aqui, usamos vedações de barreira contra gases contra funcionamento a seco.
Barreira de Gás Inerte: Usamos gás nitrogênio limpo, seco e adequado para instrumentos como fluido de barreira. O nitrogênio não é reativo e está em conformidade com a FDA.
Design de face sem contato: Essas vedações usam ranhuras especiais nas faces que as separam levemente usando força aerodinâmica. Eles funcionam sobre uma almofada de gás nitrogênio, gerando zero atrito e zero partículas de desgaste.
Sistemas de tubulação simples: Os sistemas de barreira de gás usam painéis de pressão simples para regular o fluxo de nitrogênio, eliminando a necessidade de reservatórios e bombas de líquidos complexos.
Fluido de Barreira |
Nível de esterilidade |
Dissipação de Calor |
Geração de Partículas |
Aplicação Ideal |
|---|---|---|---|---|
Água para Injeção (WFI) |
Ultra-alto |
Excelente |
Extremamente baixo |
Injetáveis líquidos estéreis, culturas celulares |
Mistura de glicerina USP |
Alto |
Muito bom |
Extremamente baixo |
Autoclaves de alta pressão, agitadores |
Instrumento Nitrogênio |
Estéril (via filtração) |
Baixo |
Zero |
Secadores de pó, reatores a vácuo |
As linhas de processo farmacêutico devem passar por ciclos de limpeza no local (CIP) e esterilização no local (SIP) entre os lotes. Estas rotinas de limpeza criam ambientes extremamente agressivos que podem destruir um padrão Selo mecânico de cartucho.
Durante o SIP, injetamos vapor saturado no recipiente para esterilizar o sistema.
Altas temperaturas: As temperaturas do vapor normalmente atingem:
$$T ge 121^circ ext{C } (250^circ ext{F}) ext{ para } 134^circ ext{C } (273^circ ext{F})$$
Expansão Térmica: Os diferentes materiais dentro da vedação (aço inoxidável, carboneto de silício e elastômeros) se expandem em taxas diferentes quando aquecidos. Se o projeto da vedação não levar em conta isso, os O-rings poderão ficar presos ou as faces poderão distorcer, causando falha imediata da vedação.
Fadiga da Primavera: As altas temperaturas podem enfraquecer as molas que mantêm as faces da vedação fechadas. Usamos molas de liga leve resistentes à corrosão, colocadas fora da zona do produto para evitar esse problema.
Os ciclos CIP utilizam produtos químicos agressivos para dissolver resíduos de produtos e filmes biológicos.
Lavagem Cáustica: Usamos soluções quentes de hidróxido de sódio (NaOH), normalmente com concentração de $1,5%$ a $2,0%$, para dissolver proteínas e gorduras orgânicas.
Lavagem Ácida: Seguimos a lavagem cáustica com uma lavagem com ácido nítrico ou fosfórico para remover incrustações minerais e neutralizar o sistema.
Degradação do elastômero: Esses produtos químicos podem fazer com que os elastômeros industriais padrão inchem, percam sua elasticidade ou quebrem. Os materiais do seu anel de vedação devem ser classificados para exposição contínua a bases fortes e ácidos fortes em temperaturas elevadas.
Você pode ter o selo mecânico de cartucho mais bem projetado do mundo, mas se não puder provar sua conformidade no papel, os inspetores regulatórios (como o FDA ou EMA) poderão interromper sua produção. A documentação é uma parte não negociável da fabricação farmacêutica.
Cada selo que você instalar deve vir com um pacote de documentação abrangente que comprove seu pedigree.
Certificação EN 10204 3.1: Para todas as peças metálicas em contato com o produto, o fabricante deve fornecer um certificado de material 3.1. Este documento vincula a peça acabada ao número de aquecimento original da siderúrgica, provando que é aço inoxidável 316L genuíno ou Hastelloy.
Declarações de conformidade com a FDA: O fabricante do selo deve fornecer cartas assinadas declarando que todos os elastômeros e plásticos usados na montagem estão em conformidade com os regulamentos CFR relevantes.
Certificados USP Classe VI: Para anéis de vedação, você deve ter relatórios de teste específicos comprovando que o composto de elastômero passou no teste de reatividade biológica.
Para passar em uma auditoria, você deve ser capaz de rastrear cada componente do selo até sua origem.
Prensa-cabos gravados a laser: A sobreposta externa do selo mecânico do cartucho deve ser permanentemente marcada a laser com um número de série, número de modelo e códigos de material exclusivos.
Embalagem de O-ring rastreável: Os O-rings devem chegar em sacos selados e etiquetados mostrando a data de cura, número do lote e data de validade.
Registros completos do ciclo de vida: mantenha registros de manutenção detalhados mostrando quando a vedação foi instalada, quais peças de reposição foram usadas e quem executou o serviço. Esse histórico completo é exatamente o que os auditores procuram.
A escolha de um selo mecânico de cartucho em conformidade com a FDA para processamento farmacêutico requer um equilíbrio cuidadoso. Você deve selecionar materiais que atendam aos rígidos padrões Classe VI da FDA e USP, garantir que o design físico evite o crescimento bacteriano e verificar se a montagem pode sobreviver às severas tensões térmicas e químicas dos ciclos CIP e SIP.
Ao priorizar metalurgias de alta pureza, acabamentos de superfície eletropolidos e configurações de cartucho duplo com fluidos de barreira estéreis, você protege sua planta contra incidentes catastróficos de contaminação. Além disso, garantir a documentação completa do material garante que suas instalações permaneçam totalmente em conformidade com os padrões regulatórios globais, evitando falhas dispendiosas em auditorias.
O 'L' em 316L significa 'baixo carbono'. O aço inoxidável 316 padrão contém até $0,08%$ de carbono, enquanto 316L contém um máximo de $0,03%$. Este menor teor de carbono evita a precipitação de carbonetos durante a soldagem, o que torna o metal altamente resistente à corrosão intergranular. Isto é crucial nas linhas farmacêuticas porque os ácidos agressivos usados nos ciclos CIP podem corroer facilmente o aço inoxidável padrão, criando áreas ásperas onde as bactérias podem se esconder.
Em um selo mecânico de cartucho duplo, a câmara do fluido de barreira é pressurizada a pelo menos $1,5 ext{ bar } (22 ext{ psi})$ acima da pressão dentro do reator. Devido a esta diferença de pressão, se ocorrer um vazamento através das faces internas da vedação, o fluido de barreira estéril flui para dentro em direção ao processo. Essa barreira de pressão positiva torna fisicamente impossível que quaisquer micróbios ou ar externo saiam da sala limpa ou entrem de um ambiente não estéril para dentro do lote.
A vida útil dos O-rings depende muito do polímero base e das condições de armazenamento. Por exemplo, os O-rings EPDM em conformidade com a FDA normalmente têm uma vida útil de 5 a 10 anos, enquanto os O-rings FFKM de alto desempenho podem durar até 15 anos se armazenados corretamente. Para maximizar a vida útil, armazene os O-rings em suas embalagens originais seladas, longe da luz solar direta, geradores de ozônio, umidade e temperaturas extremas.
Sim, o condensado de vapor é uma escolha comum de fluido de barreira em fábricas farmacêuticas porque é estéril e livre de minerais. No entanto, você deve garantir que o condensado seja resfriado abaixo de $60^circ ext{C } (140^circ ext{F})$ antes de entrar na câmara de vedação. Se o fluido de barreira estiver muito quente, ele não conseguirá dissipar o calor de fricção gerado pelas faces rotativas da vedação, o que pode levar ao desgaste prematuro da face ou danos térmicos aos O-rings de elastômero.
As vedações industriais tradicionais usam pequenas molas helicoidais dentro da câmara de vedação para manter as faces fechadas. Numa aplicação farmacêutica, estas pequenas molas criam milhares de pequenas fendas onde resíduos de produtos, proteínas e bactérias podem ficar presos. Essas fendas são quase impossíveis de serem limpas pelos fluidos CIP. Os projetos sanitários colocam as molas no lado 'seco' ou atmosférico do conjunto do selo mecânico do cartucho, mantendo a zona do produto completamente lisa e fácil de esterilizar.
