Produktbeschreibung
PRODUKTMERKMALE

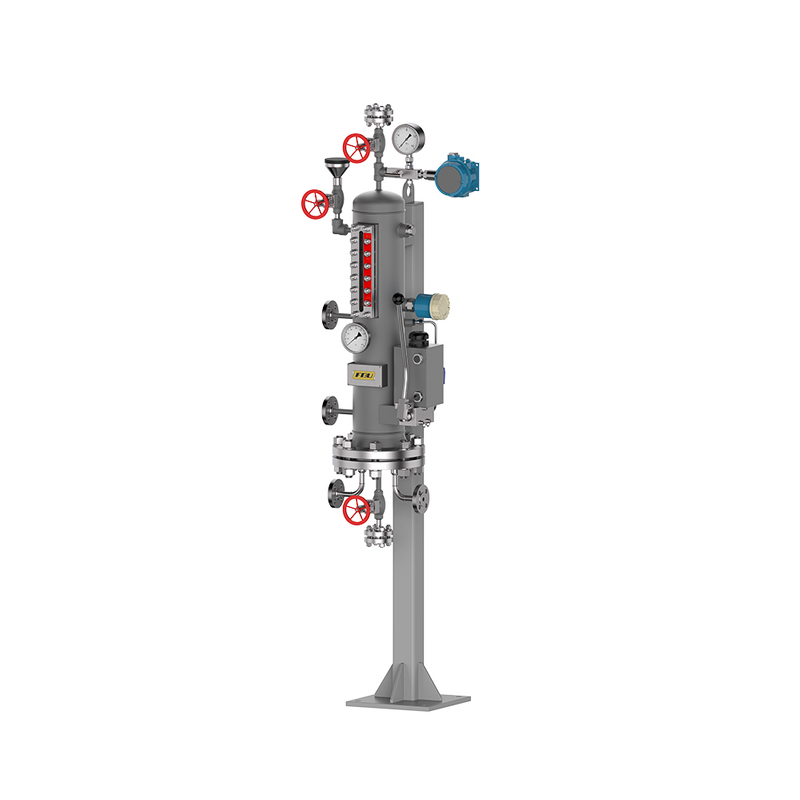

•Der Speicherboden des THS36-Systems ist mit einem Geräteflansch ausgestattet. Der innere Spulenteil kann zerlegt werden, was die Reinigung des Geräteinneren erleichtert.
•Die Vorderseite des THS-Systems ist mit einer Glasplatten-Flüssigkeitsstandsanzeige und einer Alarmposition für hohen und niedrigen Flüssigkeitsstand ausgestattet, die eine bequeme Echtzeitbeobachtung von Flüssigkeitsstandsänderungen ermöglicht.
•Das THS-System ist mit einem Trichter-Füllbecher und jedem schnell zu öffnenden Kugelhahn ausgestattet, was eine bequeme Bedienung und Wartung ermöglicht.
•Optional alle Arten von Instrumenten, wie Thermometer, Druckschalter, Flüssigkeitsstandschalter, Drucktransmitter, Flüssigkeitsstandtransmitter usw. Kann den Szenenalarm realisieren, kann auch die Daten an das SPS-Bedienfeld übertragen, um den Betrieb der Gleitringdichtung besser zu überwachen.
•Optionale manuelle Nachfüllpumpe, kann für den Fall, dass das Gerät nicht stoppt, manuelle Nachfüllung und Druck in Echtzeit erfolgen.
•Die hintere Halterung hat das Design eines hängenden Ohrs, was für die Montage und Demontage vor Ort praktisch ist.
ANWENDBARE BRANCHEN
• Prozesspumpen
• Anspruchsvolle Anwendungen, die unter Druck stehende Sperrflüssigkeit erfordern
• Mischer und Rührwerke
• Breites Anwendungsspektrum, das eine hohe Zuverlässigkeit erfordert, in den Bereichen Öl und Gas, Chemie und allgemeine Industrie sowie hochreine und organische Stoffe
•Hoher Schleifmittelanteil
•Schlämme
PRODUKTANWENDUNG
Für API-Plan 52
•Das Thermosiphonsystem der THS-Serie wird mit den Doppeldichtungen der Anordnung 2 Dichtung verwendet. Die Pufferflüssigkeit muss auf einem Druck gehalten werden, der unter dem Dichtungskammerdruck und unter 0,28 MPa (2,8 bar) (40 psi) liegt.
•Es wird normalerweise in Bereichen eingesetzt, in denen das Austreten von Prozessflüssigkeit in die Atmosphäre minimiert und eingedämmt werden soll. Es wird auch in Anwendungen eingesetzt, bei denen der Prozess bei Kontakt mit der Atmosphäre verfestigen kann, oder in Anwendungen, bei denen eine zusätzliche Wärmeableitung von der Innendichtung erforderlich ist.
•Das Thermosiphonsystem der THS-Serie funktioniert am besten mit sauberen, nicht polymerisierenden, reinen Produkten, deren Dampfdruck höher ist als der Druck des Puffersystems. Das Austreten von Prozessflüssigkeiten mit höherem Dampfdruck in das Puffersystem führt zu einem Dampfaustritt im Dichtungsreservoir und der Dampf kann in das Sammelsystem entweichen.
• Austretende Prozessflüssigkeit aus der inneren Dichtung vermischt sich normalerweise mit der Pufferflüssigkeit und verunreinigt die Pufferflüssigkeit mit der Zeit. Der Wartungsaufwand im Zusammenhang mit der Reparatur von Dichtungen sowie dem Befüllen, Entleeren und Spülen eines kontaminierten Puffersystems kann erheblich sein.
Für API-Plan 53A
• Das Thermosiphonsystem der THS-Serie wird mit den Doppeldichtungen der Dichtungsanordnung 3 verwendet, d.
• Dieses Schema wird in der Regel bei Anwendungen verwendet, bei denen keine Leckage in die Atmosphäre toleriert werden kann. Es kann auch für Anwendungen ausgewählt werden, bei denen die Pumpe trocken betrieben werden kann oder die Prozessflüssigkeit der Pumpe die Dichtungsflächen beschädigen kann.
• Plan 53 wird in der Regel gegenüber Plan 52 für schmutzige, abrasive oder polymerisierende Produkte gewählt, die bei Verwendung von Rohrleitungsplan 52 entweder die Dichtungsflächen beschädigen oder Probleme mit dem Pufferflüssigkeitssystem verursachen würden.
• Die saubere Sperrflüssigkeit sorgt für die Schmierung der Dichtungsflächen, aber die Sperrflüssigkeit, die über die inneren Dichtungsflächen strömt, gelangt in den gepumpten Prozessstrom. Daher muss die Prozessflüssigkeit mit der Sperrflüssigkeit kompatibel sein und eine geringe Menge an Verunreinigungen durch die Sperrflüssigkeit tolerieren können.
Tabellenbeschreibung
SYSTEMPARAMETER
| Temperatur | -20 °C ~ + 100 °C | |
| Druck | 40Bar | |
| Volumen (Wärmetauschfläche) | 10L (0,24㎡), 16L (0,24㎡), 26L (0,4㎡) | |
SYSTEMMATERIALIEN
| Lagertank | 304SS / 316L | |
| Wärmetauscherrohre | 304SS / 316L | |
Produktstrukturdiagramm und Vergleichstabelle von Standardmaterialien
| ARTIKEL | SERVICE |
| RD | Behälterabfluss |
| BD | Abfluss der Sperrflüssigkeit |
| LBI | Flüssigkeitspuffer Eingang (von der Dichtung) |
| LBO | Flüssigkeitspuffer aus (zum Abdichten) |
| WI | Kühlwassereinlass |
| WO | Kühlwasserauslass |
| 1 | Zum Sammelsystem |
| 2 | Make-up-Flüssigkeit |
| RS | Reservoir |
| LI | Füllstandsanzeige |
| V | Ventil |
| PI | Manometer |
| GRUBE | Drucktransmitter |
| PS | Druckschalter |
| TI | Temperaturanzeige |
| LIT | Füllstandstransmitter |
| LSL | Schalter für niedrigen Füllstand |
| LSH | Hochpegelschalter |
| Abgeordneter | Manuelle Pumpe |
| ARTIKEL | SERVICE |
| RD | Behälterabfluss |
| BD | Abfluss der Sperrflüssigkeit |
| LBI | Flüssigkeitssperre innen (von der Dichtung) |
| LBO | Flüssigkeitssperre heraus ((zum Abdichten)) |
| WI | Kühlwassereinlass |
| WO | Kühlwasserauslass |
| 1 | Von externer Druckquelle |
| 2 | Make-up-Flüssigkeit |
| RS | Reservoir |
| LI | Füllstandsanzeige |
| V | Ventil |
| PI | Manometer |
| GRUBE | Drucktransmitter |
| PS | Druckschalter |
| TI | Temperaturanzeige |
| LIT | Füllstandstransmitter |
| LS | Niveauschalter |
| Abgeordneter | Manuelle Pumpe |
